Urządzenie wykonane jest z pomalowanej, ocynkowanej stalowej blachy oraz ze stopów żeliwa. Korpus kotła wykonany jest z 4 mm stali, natomiast palenisko i wyjmowany ruszt są żeliwne. Urządzenie posiadają deflektor dymu, umieszczony pomiędzy dwoma cylindrycznymi rurami górnymi, łatwo wyjmowany, co pozwala na szybkie i wygodne czyszczenie części wewnętrznej.
okrągła komora spalania wyposażona jest w żeliwną, centralną, tylną ścianę z otworami.
Poprzez te otwory do paleniska dostaje się wstępnie ogrzane powietrze, dzięki czemu otrzymuje się wtórne spalanie powodujące wzrost wydajności i ograniczenie emisji nie spalonych gazów.
Drzwiczki panoramiczne są zamontowane na prowadnicach kulkowych gwarantując solidne, ciche i nie
poddające się wpływowi czasu i temperatury właściwe funkcjonowanie.
Przeciwwaga podnoszenia drzwi jest podtrzymywana przez dwa wytrzymałe łańcuchy z kołami zębatymi. Szkło ceramiczne drzwiczek i jak i delikatna ramka, pozwala na widok samego ognia, blokując zarazem wydostawanie się iskier i dymu.
Do dyspozycji mamy nastepujace modele:
Nordica 650 Piano | Nordica 650 Pryzma | Nordica 800 Piano | Nordica 800 Pryzma | |||
|
|
|
Charakterystyka oraz parametry serii 650 i 800
seria 650 | seria 800 | |
moc całkowita | 29 KW | 34 KW |
moc użytkowa | 21 KW | 25 KW |
waga | 213 kg | 267 kg |
wylot spalin | 200 mm | 200 mm |
ogrzewana powierzchnia | do 200m2 | do 200m2 |
doprowadzenie powietrza z zewnątrz | tak | tak |
system czystej szyby | tak | tak |

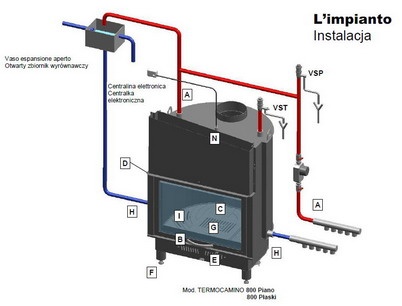

Schamat podłączenia hydraulicznego pieca
A - Wyjście ciepłej wody instalacji
B - Drzwiczki góra-dół
C - Powietrze po spalaniu przygotowane
D - Osłona do obudowy
E - Wejście powietrza pierwotnego-wtórnego
F - Regulowane nóżki
G - Popielnik
H - Wejście zimnej wody instalacji
I - Płyta i kratka ognia z żeliwa
L - Wejście wody użytkowej
M - Wyjście wody użytkowej
N - Tuleja do wprowadzania sondy termicznej
VSP - Zawór bezpieczeństwa
VST - Zawór spustu termicznego
